Les Classements Feu

Critère E

Critère E = Étanchéité (anciennement PF)

Étanchéité aux flammes

Critère EW

Critère EW = Réducation du rayonnement thermique

Critère E + réduction du rayonnement thermique sur la face opposée au feu

Critère EI

Critère EI = Isolation thermique (anciennement CF)

Critère E + isolation thermique pendant l’incendie.

  • Température moyenne sur la face opposée au feu < 140°C
  • Température ponctuelle sur la face opposée au feu < 180°C

Les profils

Présentation Feu. 022

ECONOMY 50-60

E30 – E60 – E120

Présentation Feu. 021

JANISOL 2

E30 – EI30

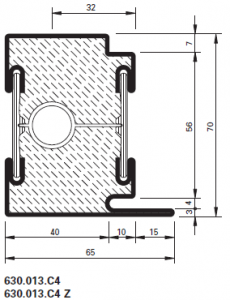

Présentation Feu. 036

JANISOL C4

EI60 – EI90 – EI120

Comment équiper une porte E/EI suivant son utilisation ?

Les questions à se poser avant de choisir une solution technique:

-Quelle fonction ?

  • Standard ?
  • Anti-panique ? Type B ou E ?



-Si anti-panique en deux vantaux :

  • Sur vantail principal uniquement ou sur les deux vantaux ?
  • Béquille(s) ou barre(s) anti-panique ?
  • Béquille avec verrou de dérivation sur le semi fixe ?



-Contrôle d’accès ?

  • Si oui, issue de secours ?

Verrouillage du semi-fixe

  • Sans verrouillage
  • Automatique
  • Avec anti panique
  • En applique

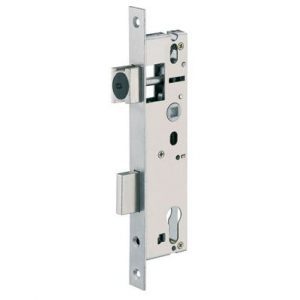

Les différentes fonctions des serrures

3 Fonctions :

  • Standard
  • Anti-panique type B
  • Anti-panique type E
Présentation Feu. 065

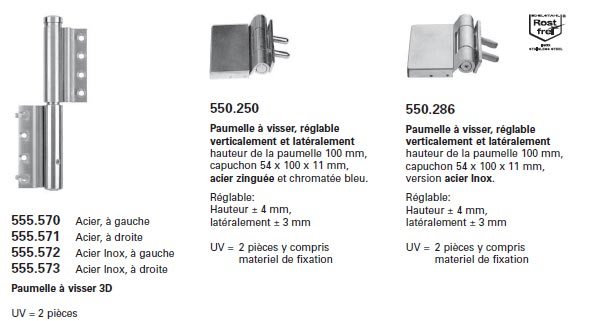

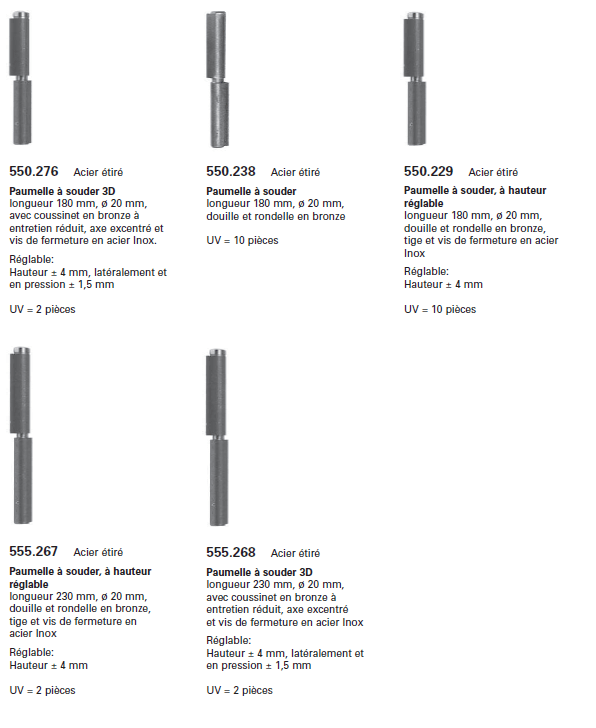

Articulation des Blocs Portes

Pour toutes les portes E30, E60, EI30 & EI60 :

2 Paumelles + 1 pion anti-dégondage

Présentation Feu. 030
Présentation Feu 01



Janisol 2 : 555.137

Janisol C4 : 555.541





Economy50 : 555.223

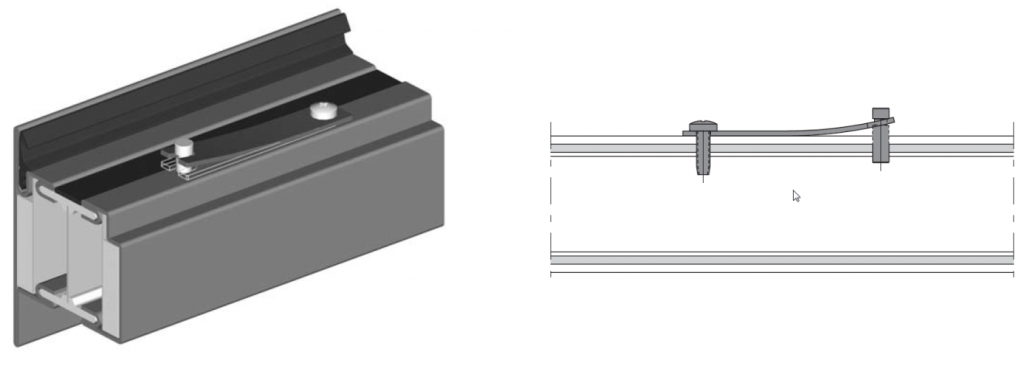

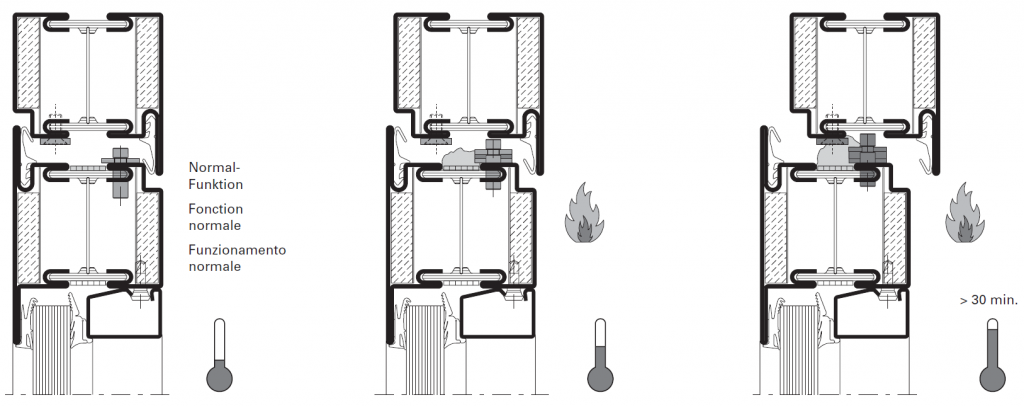

Les languettes bi-métal

Présentation Feu. 061
Présentation Feu. 060

1 modèle par gamme :

Présentation Feu. 064
Présentation Feu. 064
Présentation Feu. 063
Présentation Feu. 063
Présentation Feu. 062
Présentation Feu. 062
Diapositive16
Diapositive11

Rappel du DTU 39

11.11 Vitrages de protection incendie

La mise en œuvre d’un vitrage de protection incendie dans un ensemble vitré doit être conforme au Procès-verbal d’essai.

NOTE Le Procès-verbal d’essai décrit précisément la mise en œuvre :

  • les dimensions ;
  • le châssis ;
  • les matériaux de calage et d’étanchéité ; ⇒ cale Sopalux ou Promatec 80mm, ép 5mm
  • les jeux en feuillure ;
  • les produits verriers ;
  • les dispositions éventuelles de drainage. ⇒ AUCUN DRAINAGE DANS LES PV JANSEN





Il appartient au metteur en œuvre de vérifier l’application éventuelle des dispositions générales du présent document et de ses mémentos.

Les avis de chantier

Concerne toutes demandes de modification d’élément du PV :

  • Dimensions : passage, cote hors tout …
  • Vitrage de forme : cintre, trapèze (en fonction des PV).
  • Plats soudés pour imiter des petits bois.
  • Serrure ou quincaillerie non décrite dans le PV.
  • Mode de pose.
  • Typologie : par ex, porte entièrement tôlée E30.



Pour établir la demande, prendre contact avec
